قطعات دستگاه لیزر غیر تماسی؛ معرفی کامل اجزا، عملکرد و نکات نگهداری
دستگاه‌های لیزر غیر تماسی یکی از تجهیزات پیشرفته مورد استفاده در کلینیک‌ها و مراکز زیبایی هستند که به دلیل سرعت مناسب، سهولت کار اپراتور و کاهش تماس مستقیم هندپیس با سطح پوست مورد توجه قرار گرفته‌اند. عملکرد صحیح این دستگاه‌ها به هماهنگی مجموعه‌ای از قطعات الکترونیکی، اپتیکی، مکانیکی و سیستم‌های خنک‌کننده وابسته است. به همین دلیل شناخت قطعات دستگاه لیزر غیر تماسی برای مدیران کلینیک‌ها، اپراتورها و افرادی که قصد خرید یا نگهداری دستگاه لیزر دارند اهمیت زیادی دارد.
هر یک از قطعات دستگاه وظیفه مشخصی بر عهده دارد و خرابی حتی یک جزء می‌تواند قدرت خروجی، کیفیت شات، عملکرد سیستم خنک‌کننده یا ایمنی دستگاه را تحت تأثیر قرار دهد. از مهم‌ترین اجزای این تجهیزات می‌توان به هندپیس، منبع تولید لیزر، سیستم اپتیکی، پاور، بردهای الکترونیکی، سیستم خنک‌کننده، نمایشگر و سنسورهای حفاظتی اشاره کرد.
در ادامه مهم‌ترین قطعات دستگاه لیزر غیر تماسی، وظیفه هر قطعه، علائم احتمالی خرابی و نکات مهم مربوط به نگهداری آن‌ها را بررسی می‌کنیم.
دستگاه لیزر غیر تماسی چیست؟
دستگاه لیزر غیر تماسی به تجهیزاتی گفته می‌شود که در هنگام انجام درمان یا حذف موهای زائد، هندپیس یا بخش خروجی دستگاه الزاماً به‌صورت مداوم روی پوست حرکت نمی‌کند و تابش لیزر با فاصله یا ساختار اپتیکی مشخص به ناحیه هدف منتقل می‌شود.
نوع فناوری مورد استفاده در این دستگاه‌ها می‌تواند متفاوت باشد و طراحی داخلی هر مدل نیز بر اساس طول موج، توان خروجی، سیستم انتقال انرژی و کاربرد دستگاه تغییر کند. بنابراین قطعات تمام دستگاه‌های غیر تماسی کاملاً یکسان نیستند.
با این حال بیشتر آن‌ها از چند مجموعه اصلی شامل سیستم تولید انرژی، سیستم انتقال و هدایت پرتو، سیستم کنترل الکترونیکی، خنک‌کننده و تجهیزات ایمنی تشکیل شده‌اند.

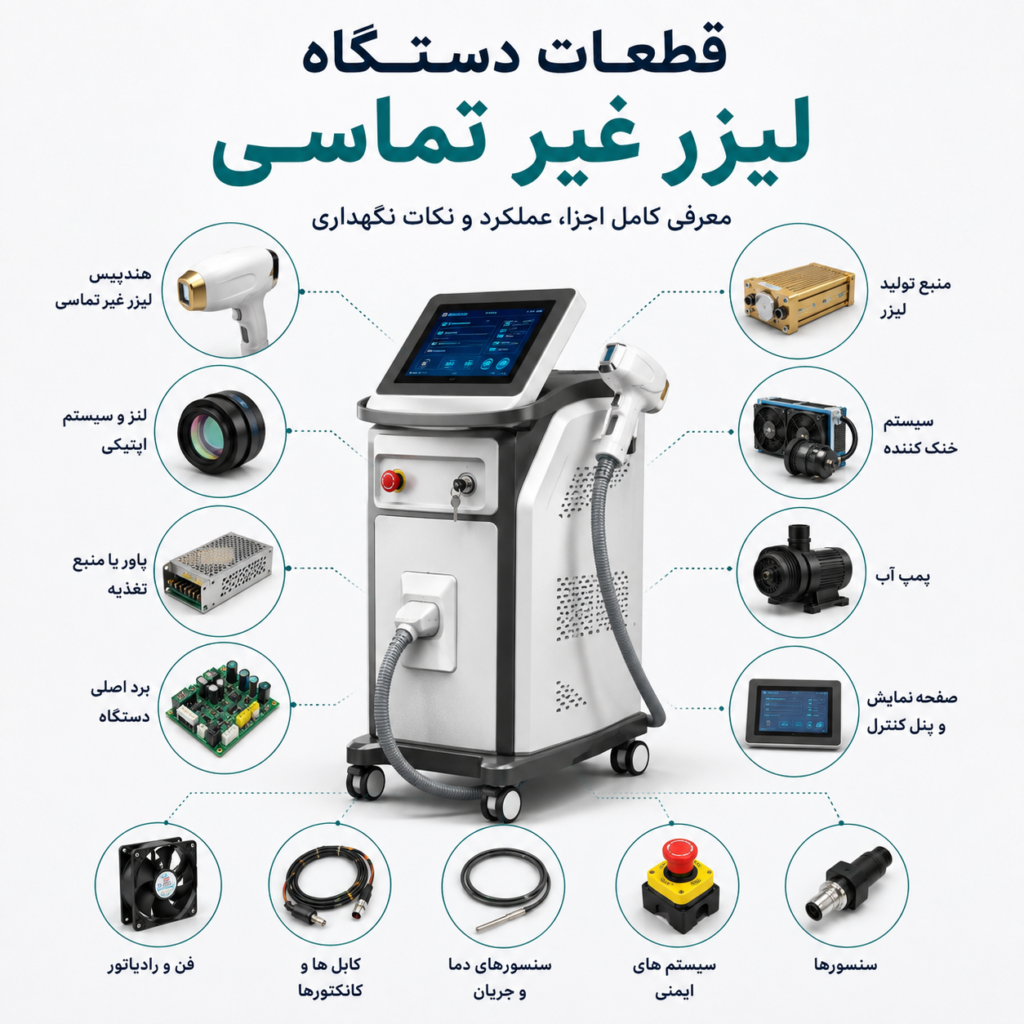

مهم‌ترین قطعات دستگاه لیزر غیر تماسی
شناخت ساختار داخلی دستگاه به شما کمک می‌کند هنگام بروز اختلال، دید بهتری نسبت به علت احتمالی مشکل داشته باشید. البته باز کردن دستگاه و تعمیر قطعات تخصصی باید توسط تکنسین مجاز و آموزش‌دیده انجام شود.
1. منبع تولید لیزر
یکی از اصلی‌ترین قطعات دستگاه لیزر غیر تماسی، منبع تولید انرژی لیزر است. این قسمت وظیفه ایجاد انرژی مورد نیاز برای تابش را بر عهده دارد.
ساختار منبع لیزر بر اساس تکنولوژی دستگاه متفاوت است. کیفیت این بخش تأثیر مستقیمی بر پایداری انرژی، طول عمر دستگاه و یکنواختی عملکرد آن دارد.
افت توان خروجی، ایجاد خطاهای مرتبط با انرژی یا کاهش محسوس اثربخشی شات‌ها می‌تواند از نشانه‌هایی باشد که نیاز به بررسی سیستم تولید لیزر را مطرح می‌کند؛ با این حال تشخیص قطعی باید با تجهیزات اندازه‌گیری مناسب انجام شود.
2. هندپیس دستگاه لیزر غیر تماسی
هندپیس لیزر غیر تماسی یکی از مهم‌ترین قسمت‌هایی است که اپراتور مستقیماً با آن کار می‌کند. انرژی تولیدشده توسط دستگاه از طریق سیستم انتقال و اجزای اپتیکی هندپیس به ناحیه هدف هدایت می‌شود.
هندپیس ممکن است شامل لنزها، آینه‌ها، کابل‌ها، کانکتورها، حسگرها و سایر اجزای اپتیکی یا مکانیکی باشد.
وارد شدن ضربه، آلودگی بخش اپتیکی، استفاده نادرست یا خرابی اتصالات می‌تواند عملکرد هندپیس را مختل کند. به همین دلیل نگهداری صحیح هندپیس نقش مهمی در افزایش عمر مفید دستگاه دارد.
3. لنز و سیستم اپتیکی
سیستم اپتیکی وظیفه هدایت، تمرکز یا شکل‌دهی پرتو لیزر را بر عهده دارد. لنزها از حساس‌ترین قطعات دستگاه لیزر غیر تماسی محسوب می‌شوند و کیفیت آن‌ها می‌تواند بر نحوه انتقال انرژی اثرگذار باشد.
وجود گردوغبار، آلودگی یا آسیب فیزیکی روی اجزای اپتیکی ممکن است باعث افت کیفیت خروجی شود. تمیز کردن این قطعات نیز باید دقیقاً بر اساس دستورالعمل سازنده انجام شود، زیرا استفاده از مواد یا ابزار نامناسب می‌تواند به پوشش اپتیکی لنز آسیب برساند.
4. پاور یا منبع تغذیه دستگاه
پاور وظیفه تأمین و مدیریت انرژی الکتریکی مورد نیاز قسمت‌های مختلف دستگاه را بر عهده دارد. با توجه به توان بالای برخی تجهیزات لیزر، کیفیت منبع تغذیه و پایداری برق ورودی اهمیت زیادی دارد.
نوسانات شدید برق می‌تواند به بخش‌های الکترونیکی دستگاه فشار وارد کند. خاموش شدن ناگهانی، روشن نشدن دستگاه، ریست شدن مکرر یا مشاهده برخی خطاهای الکتریکی ممکن است نیاز به بررسی منبع تغذیه و مدارهای مرتبط را نشان دهد.
استفاده از تجهیزات برق مناسب مطابق توصیه شرکت سازنده می‌تواند در محافظت از قطعات دستگاه مؤثر باشد.
5. برد اصلی دستگاه لیزر
برد اصلی یا Main Board را می‌توان یکی از مراکز فرمان دستگاه دانست. این قطعه اطلاعات دریافتی از بخش‌های مختلف را پردازش کرده و عملکرد سیستم‌ها را کنترل می‌کند.
فرمان شات، ارتباط با نمایشگر، دریافت اطلاعات سنسورها و مدیریت برخی عملکردهای داخلی دستگاه می‌تواند از طریق بردهای الکترونیکی انجام شود.
خرابی برد ممکن است با علائمی مانند خطاهای غیرعادی، اختلال در فرمان‌ها، روشن نشدن برخی قسمت‌ها یا قطع ارتباط بین اجزای دستگاه همراه باشد.
تعمیر برد لیزر یک کار تخصصی است و دستکاری آن بدون دانش فنی می‌تواند آسیب بیشتری ایجاد کند.
6. سیستم خنک‌کننده دستگاه لیزر
تجهیزات لیزر هنگام فعالیت گرما تولید می‌کنند. افزایش بیش از حد دما می‌تواند عملکرد قطعات حساس را مختل کند؛ بنابراین سیستم خنک‌کننده دستگاه لیزر اهمیت بسیار زیادی دارد.
بسته به طراحی دستگاه، این سیستم می‌تواند از اجزایی مانند پمپ، فن، رادیاتور، مخزن، مسیر گردش مایع، سنسور دما و سایر تجهیزات کنترل حرارت تشکیل شده باشد.
اختلال در گردش مایع یا عملکرد فن‌ها می‌تواند موجب افزایش دمای دستگاه و فعال شدن سیستم حفاظتی شود.
بررسی دوره‌ای وضعیت سیستم خنک‌کننده یکی از اقدامات مهم در سرویس دستگاه لیزر است.
7. پمپ آب
در دستگاه‌هایی که از سیستم خنک‌کننده مبتنی بر گردش مایع استفاده می‌کنند، پمپ وظیفه به گردش درآوردن مایع خنک‌کننده را بر عهده دارد.
کاهش عملکرد پمپ می‌تواند باعث کاهش جریان و افزایش دمای اجزای داخلی شود. صداهای غیرمعمول، هشدارهای مربوط به جریان یا افزایش دمای دستگاه از مواردی هستند که باید توسط تکنسین بررسی شوند.
تعویض یا تعمیر پمپ باید با قطعه‌ای انجام شود که از نظر مشخصات فنی با دستگاه سازگار باشد.
8. فن و رادیاتور
فن و رادیاتور نیز در دفع حرارت نقش مهمی دارند. رادیاتور گرمای منتقل‌شده توسط سیستم خنک‌کننده را دفع می‌کند و فن با ایجاد جریان هوا به این فرآیند کمک می‌کند.
تجمع گردوغبار روی مسیرهای تهویه و رادیاتور می‌تواند بازده دفع حرارت را کاهش دهد. به همین دلیل محیط نصب دستگاه و سرویس دوره‌ای آن اهمیت زیادی دارد.
مسدود کردن دریچه‌های دستگاه یا قرار دادن تجهیزات در محیطی با تهویه نامناسب می‌تواند احتمال افزایش دما را بیشتر کند.
9. سنسورهای دما و جریان
دستگاه‌های پیشرفته برای کنترل وضعیت داخلی خود از سنسورهای مختلف استفاده می‌کنند. سنسور دما میزان حرارت قسمت‌های حساس را کنترل می‌کند و سنسور جریان نیز می‌تواند وضعیت گردش مایع خنک‌کننده را بررسی کند.
در صورت خارج شدن شرایط دستگاه از محدوده ایمن، سیستم کنترل ممکن است اجازه ادامه کار را ندهد یا پیام خطا نمایش دهد.
این ویژگی به محافظت از دستگاه و کاهش احتمال آسیب جدی به قطعات کمک می‌کند.
10. صفحه نمایش و پنل کنترل
نمایشگر رابط اصلی میان اپراتور و دستگاه است. تنظیم پارامترهای قابل انتخاب، مشاهده وضعیت دستگاه و نمایش هشدارها از طریق این بخش انجام می‌شود.
در دستگاه‌های دارای صفحه لمسی، خرابی تاچ یا مدار مرتبط می‌تواند کار با دستگاه را دشوار کند.
مشکلات نمایشگر همیشه به معنای خرابی خود LCD نیست و ممکن است کابل ارتباطی، برد کنترل یا سایر اجزای مرتبط نیاز به بررسی داشته باشند.
11. کابل‌ها و کانکتورها
شاید کابل‌ها در مقایسه با قطعات بزرگ دستگاه ساده به نظر برسند، اما ارتباط میان بخش‌های مختلف به سلامت همین اتصالات وابسته است.
شل شدن کانکتورها، آسیب کابل، فرسودگی یا اتصال نامناسب می‌تواند باعث ایجاد خطاهای متناوب شود. کابل هندپیس نیز به دلیل استفاده مداوم باید با دقت نگهداری شود و از کشیدگی، خم‌شدگی شدید و فشار غیرضروری روی آن جلوگیری شود.
12. سیستم‌های ایمنی دستگاه
دستگاه‌های لیزر حرفه‌ای معمولاً دارای چندین مکانیزم حفاظتی هستند. کلید اضطراری، سنسورها، سیستم کنترل دما و برخی مدارهای حفاظتی از جمله اجزایی هستند که می‌توانند در ایمنی دستگاه نقش داشته باشند.
نادیده گرفتن خطاهای ایمنی یا تلاش برای غیرفعال کردن سنسورها می‌تواند خطرناک باشد. هر خطای تکرارشونده باید بر اساس دستورالعمل سازنده و توسط فرد متخصص بررسی شود.
علائم خرابی قطعات دستگاه لیزر غیر تماسی چیست؟
خرابی قطعات مختلف الزاماً علائم یکسانی ندارد، اما بعضی نشانه‌ها می‌توانند ضرورت سرویس و عیب‌یابی دستگاه را مشخص کنند.
کاهش غیرعادی توان، افزایش دمای دستگاه، خاموش شدن ناگهانی، ایجاد صداهای غیرمعمول، نمایش خطاهای مکرر، اختلال در عملکرد هندپیس و روشن نشدن بخش‌هایی از دستگاه از جمله مواردی هستند که نباید نادیده گرفته شوند.
نکته مهم این است که صرف مشاهده یک علامت برای تشخیص قطعه خراب کافی نیست. برای مثال افزایش دما می‌تواند دلایل مختلفی از پمپ و فن گرفته تا سنسور یا مسیر گردش مایع داشته باشد.
بنابراین عیب‌یابی دستگاه لیزر باید مرحله‌به‌مرحله و توسط تکنسین متخصص انجام شود.
اهمیت استفاده از قطعات اصلی دستگاه لیزر
هنگام تعمیر دستگاه، انتخاب قطعه مناسب اهمیت زیادی دارد. یک قطعه تنها به دلیل شباهت ظاهری نمی‌تواند جایگزین مناسبی برای قطعه اصلی باشد.
توان، ولتاژ، ابعاد، استاندارد ساخت و سازگاری با سایر بخش‌های دستگاه باید مورد توجه قرار گیرد. استفاده از قطعات نامناسب ممکن است عملکرد دستگاه را مختل کند و حتی باعث آسیب دیدن سایر اجزا شود.
به همین دلیل هنگام خرید قطعات دستگاه لیزر بهتر است مدل دقیق دستگاه، مشخصات فنی و سازگاری قطعه بررسی شود.
چگونه عمر قطعات دستگاه لیزر غیر تماسی را افزایش دهیم؟
نگهداری پیشگیرانه معمولاً بسیار کم‌هزینه‌تر از تعمیرات سنگین دستگاه است. رعایت دستورالعمل شرکت سازنده، سرویس دوره‌ای، کنترل شرایط محیطی و توجه به خطاهای دستگاه می‌تواند احتمال خرابی ناگهانی را کاهش دهد.
از وارد کردن ضربه به هندپیس جلوگیری کنید، دریچه‌های تهویه را مسدود نکنید و دستگاه را در محیط مناسب نگهداری کنید. همچنین وضعیت سیستم خنک‌کننده باید طبق برنامه سرویس دستگاه کنترل شود.
در صورت مشاهده خطاهای تکراری، ادامه کار بدون بررسی فنی توصیه نمی‌شود؛ زیرا یک ایراد کوچک ممکن است در ادامه به قطعات دیگر فشار وارد کند.
تعمیر قطعات دستگاه لیزر غیر تماسی
تعمیر دستگاه لیزر با تجهیزات الکترونیکی معمولی تفاوت دارد. این تجهیزات دارای سیستم‌های الکتریکی، اپتیکی و الکترونیکی حساس هستند و تعمیر آن‌ها نیازمند دانش تخصصی است.
در فرآیند تعمیر ابتدا باید خطا و علائم دستگاه بررسی و سپس بخش معیوب شناسایی شود. در بسیاری از موارد تعویض سریع قطعه بدون عیب‌یابی دقیق راهکار مناسبی نیست؛ زیرا ممکن است علت اصلی خرابی در بخش دیگری از دستگاه قرار داشته باشد.
به همین دلیل استفاده از خدمات فنی تخصصی و قطعات سازگار، به‌خصوص برای تجهیزات کلینیکی گران‌قیمت، اهمیت زیادی دارد.
هنگام خرید دستگاه لیزر به تأمین قطعات توجه کنید
یکی از نکاتی که گاهی هنگام خرید دستگاه لیزر کمتر مورد توجه قرار می‌گیرد، وضعیت خدمات پس از فروش و تأمین قطعات است.
حتی یک دستگاه باکیفیت نیز در طول سال‌های فعالیت به سرویس و قطعات مصرفی یا یدکی نیاز خواهد داشت. اگر قطعات دستگاه به‌سختی پیدا شوند، خرابی یک جزء می‌تواند باعث توقف فعالیت دستگاه برای مدت قابل توجهی شود.
بنابراین هنگام انتخاب دستگاه، علاوه بر قیمت و مشخصات فنی، مواردی مانند گارانتی دستگاه لیزر، خدمات پس از فروش، دسترسی به قطعات یدکی و پشتیبانی فنی را نیز بررسی کنید.
این موضوع برای کلینیک‌هایی که دستگاه لیزر بخش مهمی از درآمد روزانه آن‌ها را تشکیل می‌دهد، اهمیت بیشتری دارد.
قیمت قطعات دستگاه لیزر غیر تماسی
قیمت قطعات دستگاه لیزر به نوع دستگاه، برند، مدل، نوع قطعه، مشخصات فنی و شرایط تأمین آن بستگی دارد. به همین دلیل نمی‌توان قیمت یکسانی برای تمام قطعات در نظر گرفت.
برای مثال هزینه هندپیس، برد، پاور یا اجزای اپتیکی با قطعات ساده‌تر دستگاه متفاوت است.
هنگام استعلام قیمت قطعات دستگاه لیزر غیر تماسی بهتر است مدل دقیق دستگاه و مشخصات قطعه در اختیار مجموعه تأمین‌کننده قرار گیرد تا امکان بررسی سازگاری وجود داشته باشد.
انتخاب قطعه صرفاً بر اساس قیمت پایین می‌تواند در تجهیزات تخصصی پزشکی و زیبایی تصمیم مناسبی نباشد و کیفیت، اصالت و پشتیبانی قطعه نیز باید بررسی شود.
جمع‌بندی
قطعات دستگاه لیزر غیر تماسی مجموعه‌ای از اجزای پیشرفته هستند که باید هماهنگ با یکدیگر فعالیت کنند. منبع تولید لیزر، هندپیس، سیستم اپتیکی، برد اصلی، پاور، پمپ، فن، رادیاتور، سنسورها، نمایشگر و سیستم‌های ایمنی از مهم‌ترین اجزای این تجهیزات محسوب می‌شوند.
نگهداری صحیح، سرویس دوره‌ای و استفاده از قطعات سازگار می‌تواند در افزایش طول عمر دستگاه و کاهش خرابی‌های ناگهانی نقش مهمی داشته باشد. همچنین هنگام خرید دستگاه لیزر، تنها مشخصات فنی و قیمت اولیه را در نظر نگیرید و وضعیت گارانتی، تأمین قطعات و خدمات پس از فروش را نیز بررسی کنید.
برای دریافت اطلاعات درباره قطعات، سرویس، تعمیر و تجهیزات لیزر می‌توانید با کارشناسان بهداد طب مشورت کنید تا بر اساس مدل دستگاه و نیاز مجموعه، راهنمایی تخصصی‌تری دریافت کنید.
سوالات متداول درباره قطعات دستگاه لیزر غیر تماسی
مهم‌ترین قطعات دستگاه لیزر غیر تماسی کدام‌اند؟
منبع تولید لیزر، هندپیس، لنزها و سیستم اپتیکی، برد اصلی، پاور، سیستم خنک‌کننده، پمپ، فن، رادیاتور، سنسورها و نمایشگر از مهم‌ترین قطعات این دستگاه‌ها هستند.
علت کاهش قدرت دستگاه لیزر چیست؟
کاهش توان خروجی می‌تواند دلایل متعددی داشته باشد و لزوماً مربوط به یک قطعه مشخص نیست. منبع لیزر، اجزای اپتیکی، تنظیمات و بخش‌های الکترونیکی باید توسط متخصص بررسی شوند.
آیا قطعات دستگاه لیزر قابل تعمیر هستند؟
بعضی قطعات در صورت وجود شرایط فنی مناسب قابل تعمیر هستند و برخی دیگر باید تعویض شوند. تصمیم نهایی پس از عیب‌یابی تخصصی دستگاه گرفته می‌شود.
چرا سیستم خنک‌کننده دستگاه لیزر اهمیت دارد؟
سیستم خنک‌کننده از افزایش بیش از حد دمای اجزای حساس جلوگیری می‌کند. اختلال در این سیستم می‌تواند باعث ایجاد خطا، توقف عملکرد یا افزایش احتمال آسیب به قطعات شود.
از کجا قطعات دستگاه لیزر غیر تماسی تهیه کنیم؟
بهتر است قطعات از مجموعه‌ای تخصصی تهیه شوند که امکان بررسی مدل دستگاه، سازگاری قطعه، پشتیبانی فنی و خدمات پس از فروش را داشته باشد.
